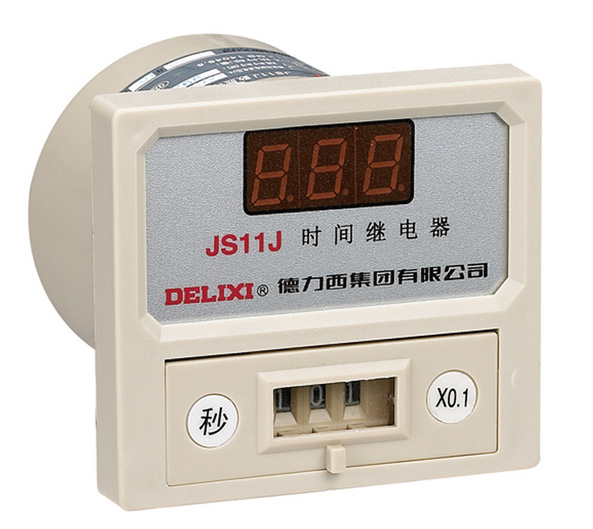

产品描述

交流频率50Hz，额定控制电源电压AC380V及以下
直流额定控制电源电压DC220V及以下
自动控制电路中作时间控制元件，按预定的时间接通或断开电路

证书

CCC

标准

IEC 60947-5-1
GB 14048.5

产品特点




本系列产品主要由电压变换器、整流稳压器、晶体振荡/分频/计数器、电子开关、拨码开关、及执行继电器等组成的“元器件组合”部件和外壳、上插等部件组成
本系列产品采用集成电路、晶体振荡器，用拨码开关进行时间整定，延时范围宽、整定直观、使用方便、功耗小、寿命长，具有较高的延时精度和较强的抗干扰能力

主要技术参数

AC-15                         Ue   V

220(AC)

                                   Ie   A

0.47

DC-13                          Ue   V

220(DC)

                                   Ie   A

0.14

约定发热电流

A

3

重复误差



≤1%

机械寿命

次

≥1×10⁶

电寿命

次

≥1×10⁵

功耗

W

≤5

额定控制电源电压



JS11J、JS11P、JSS14      V





12～380(AC)

12～220(DC)

24～48(AC/DC)

100～240(AC/DC)

JS11JDN、JS11PDN         V

380(AC)

延时方式

通电延时

延时时间







0.01s～9.99s、0.1s～99.9s、1s～999s、0.1min～99.9min、1min～999min、0.1h～99.9h、1h～999h、1s～9min59s、1min～9h59min、0.01s～99.99s、0.1s～999.9s、1s～9999s、0.1min～999.9min、1min～9999min、0.1h～999.9h、1h～9999h、1s～99min59s、1min～99h59min
