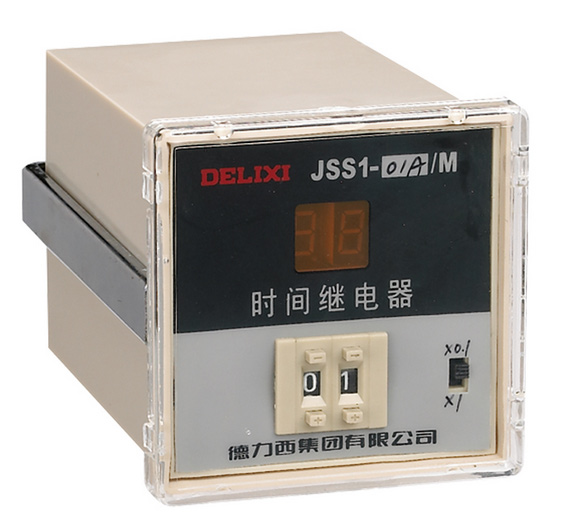

产品描述

交流频率50Hz，额定控制电源电压AC380V及以下
直流额定控制电源电压DC220V及以下
自动控制电路中作时间控制元件，按预定的时间接通或断开电路

证书

CCC

标准

IEC 60947-5-1
GB 14048.5

产品特点



本系列产品主要由电压变换器、整流稳压器、晶体振荡/分频/计数器、电子开关、拨码开关、及执行继电器等组成的“元器件组合”部件和外壳、上插等部件组成
本系列产品采用集成电路、晶体振荡器，用拨码开关进行时间整定，延时范围宽、整定直观、使用方便、功耗小、寿命长，具有较高的延时精度和较强的抗干扰能力



注：JSS1-01至07和JS14P-01至07是一样的产品，请以JS14P下单

        JSS1-10D~20D、20W~40W与JS20-10D~20D、20W~40W相同，请以JS20下单

主要技术参数

AC-15

Ue   V

220(AC)



Ie   A

0.47

DC-13

Ue   V

220(DC)



Ie   A

0.14

约定发热电流

A

3

重复误差

≤1%

机械寿命

次

≥1×10⁶

电寿命

次

≥1×10⁵

功耗

W

≤3

额定控制电源电压



V

12～380(AC)

V

12～220(DC)

V

24～48(AC/DC)

V

100～240(AC/DC)

延时方式

通电延时

延时时间











01AM:0.1s-9.9s\1s-99s

02AM:0.1s-9.9s\10s-990s

03AM:1s-99s\10s-990s

04AM:0.1min-9.9min\1min-99min

05CM:0.1s-99.9s\1s-999s

06CM:1s-999s\10s-9990s

07CM:0.1min-99.9min\1min-999min

08EM:0.1s-999.9s\1s-9999s

09EM:1s-9999s\10s-99990s

10EM:0.1min-999.9min\1min-9999min
