产品描述

证书

CCC

标准

IEC 60947-5-1
GB 14048.5

产品特点

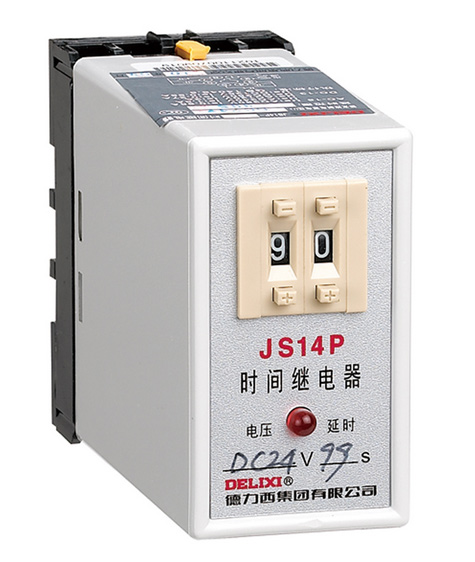

本系列产品主要由电压变换器、整流稳压器、晶体振荡/分频/计数器、电子开关、拨码开关、及执行继电器等组成的“元器件组合”部件和外壳、上插等部件组成
本系列产品采用集成电路、晶体振荡器，用拨码开关进行时间整定，延时范围宽、整定直观、使用方便、功耗小、寿命长，具有较高的延时精度和较强的抗干扰能力



注：用JS14P-01~07替代JSS1-01~07

主要技术参数

AC-15                        Ue   V

380(AC)     240(AC)     120(AC)

                                   Ie   A

0.95          1.5          3

DC-13                        Ue   V

250(DC)     125(DC)

                                  Ie   A

0.27         0.55

约定发热电流                      A

5

重复误差

≤1%

机械寿命                         次

≥1×10⁶

电寿命                           次

≥1×10⁵

功耗                              W

≤3

额定控制电源电压











JS14P、JS14P-M：

12～380(AC)

12～220(DC)

24～48(AC/DC)

100～240(AC/DC)

JS14P-D、JS14P-D/M：

12～380(AC)

12～220(DC)



延时时间







JS14P、JS14P-M：0.1s～9.9s、1s～99s、0.1min～9.9min、1min～99min、0.1s～9.9s、1s～99s、10s～990s、10min～990min、0.01s～9.99s、0.1s～99.9s、1s～999s、0.1min～99.9min、9990min、0.1s～99h、0.1s～999h

JS14P-D、JS14P-D/M：0.1s～9.9s、1s～99s、10s～990s、0.01s～9.99s、0.1s～99.9s、1s～999s
