标准与认证
|
|
国家标准: GB14048.5
|
|
认证证书： CCC
|
|
技术参数
|
|
控制方式：直流控交流（CDG3-DA），交流控交流（CDG3-AA）
|
|
输出电流： 10A、15A、20A、25A、30A、40A、60A、75A、80A、100A、120A、150A、200A
|
|
输入控制电压： 3-32VDC 80-280VAC
|
|
负载电压： 24-480VAC
|
|
输入控制电流： ＜30mA
|
|
断态漏电流： ≤10mA
|
|
通态降压： ≤2VAC
|
|
通断时间： ≤10ms
|
|
介质耐压： 2500VAC
|
|
工作电流安全系数： 阻性负载：60% 感性负载：30%
|
|
电寿命： ≥100万次
|
|
|
|
产品特点
|
|

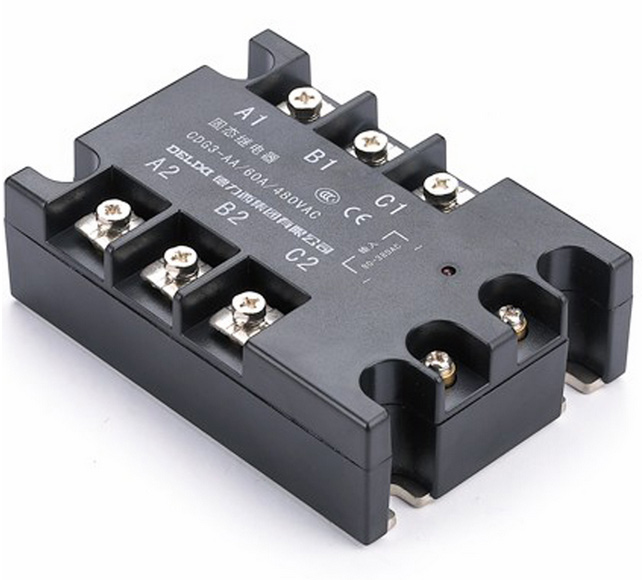

由外壳、电子线路板、阻燃工程塑料外壳、金属散热底板、可控硅组成。
|
|
采用专用光电耦合器隔离，具有工作稳定可靠、开关速度快、工作频率高、使用寿命长、
|
|
噪声低、功耗低、外形美观、安装使用方便等优点。
|
|
工作条件
|
|
环境温度： -30℃-70℃
|
|
电源电压范围： 85%～110%
|
|
海拔： ≤2000米
|
|
安装类别： II
|
|
安装条件
|
|
使用负载电流高于10A时，必须使用散热器，并且必须在固态继电器散热低板与散热器安装面之间涂上导热硅脂，60A以上加风扇强冷。
|
