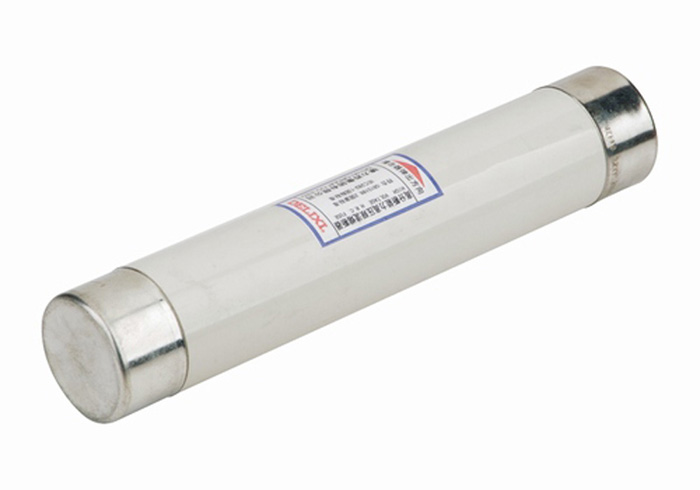

产品描述

本产品适用于户内交流50Hz,额定电压7.2KV系统.可与其他保护电器(如开关,真空断路器)配合使用,作为高压电动机及其它电力设备的过载或短路等的保护元件。

标准

IEC 282-1/GB 15166.2

产品特点

采用插入式结构，将熔断件插入底座，具有更换方便的优点。
撞击器并联于由纯银片制成的熔体，与经化学处理过的高纯度石英砂一起密封于熔管内；熔管采用耐高温的高强度氧化铝瓷制成。
在线路发生故障时，熔体熔化，在熔体出现电弧瞬间，撞击器的高电阻金属丝与熔体并联立即熔断，撞击器迅速弹出，推动连锁电器触头，自动切换电路或发出熔断讯号。
本高压熔断器具有限流特性好、动作快、不误动作等优点。

电流规格

A

25、31.5、40、50、63、80、100、125、160、200、224

额定电压

KV

3.6

额定频率

HZ

50

开断能力

KA

31.5
